Описание

Усилитель предварительный УП-01 разрабатывался в концепции лампового максимализма и выполнен на октальных ламповых триодах. Все технические решения, которые реализованы в данной модели, направлены на достижения одной цели – донести до слушателя максимум полезной информации, заложенной в записанной фонограмме, не внося, при этом, по возможности, ничего лишнего. Поэтому при его разработке, было отслушано большое количество схематических решений и выполнен подбор деталей таким образом, чтобы как можно ближе подойти к реализации поставленной цели.

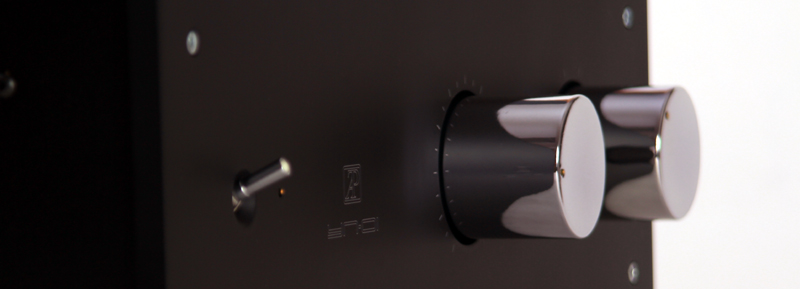

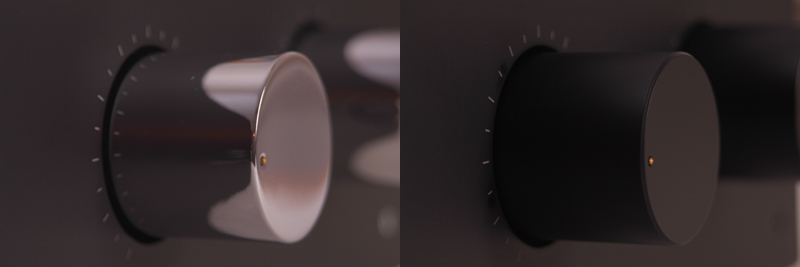

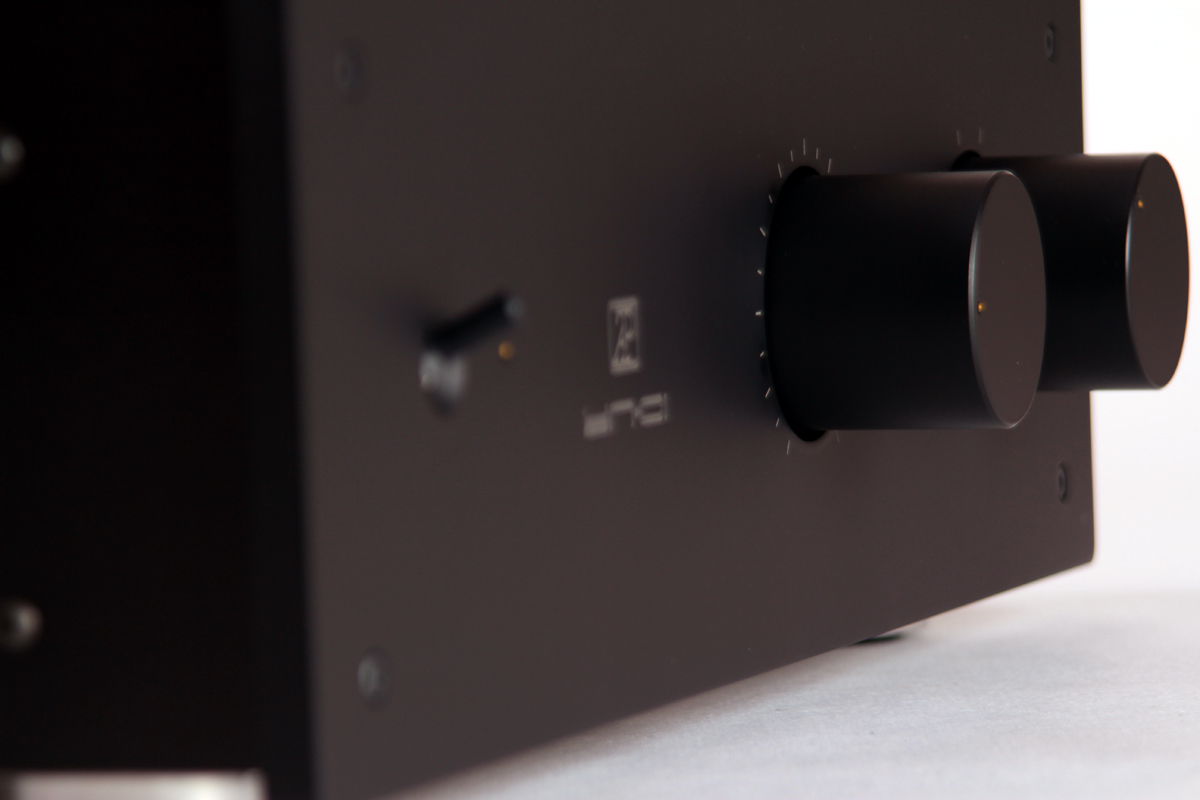

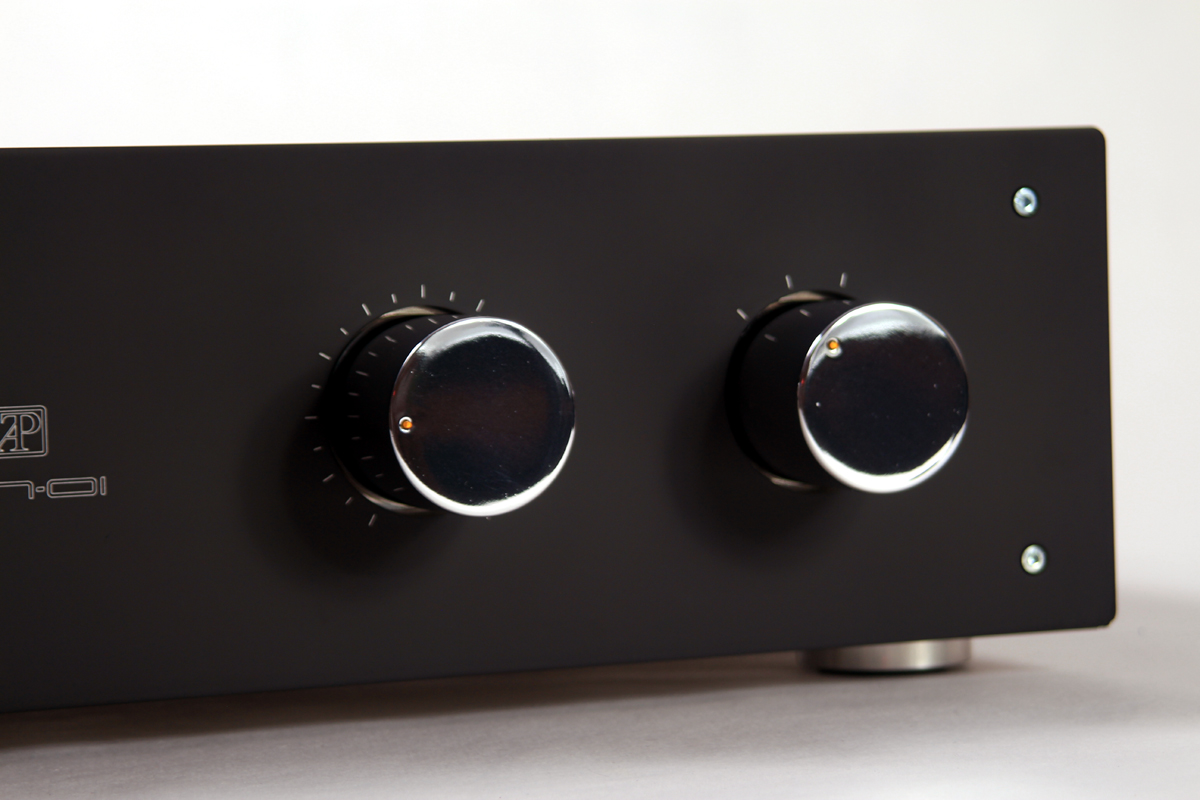

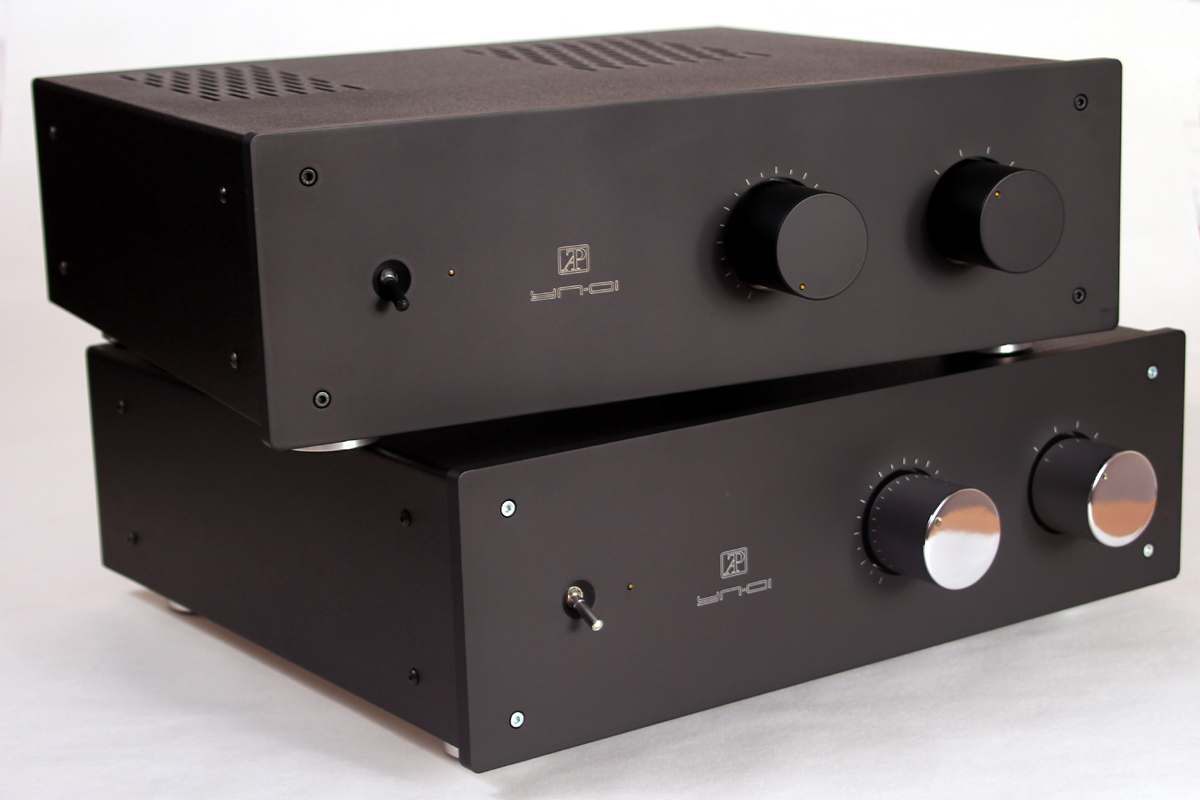

Данная модель выпускается как с хромированными ручками управления, так и с черными.

Предварительный усилитель имеет три коммутируемых «входа».

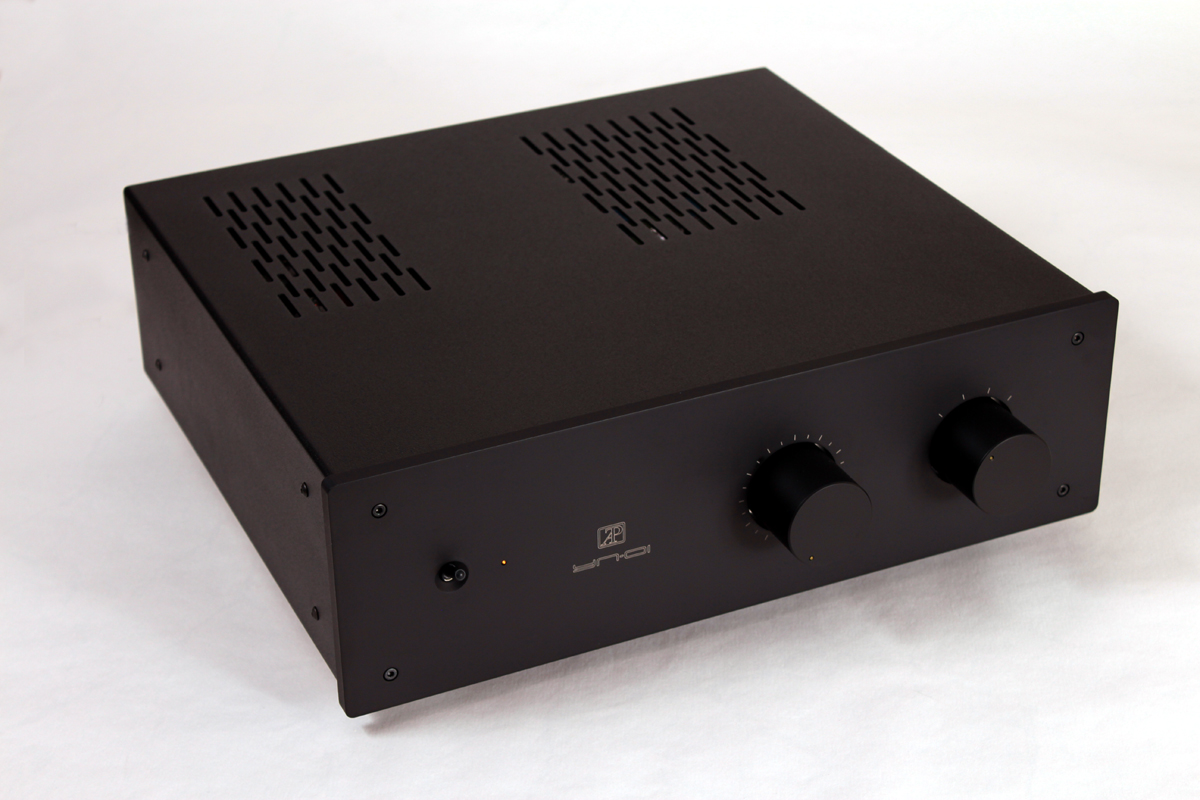

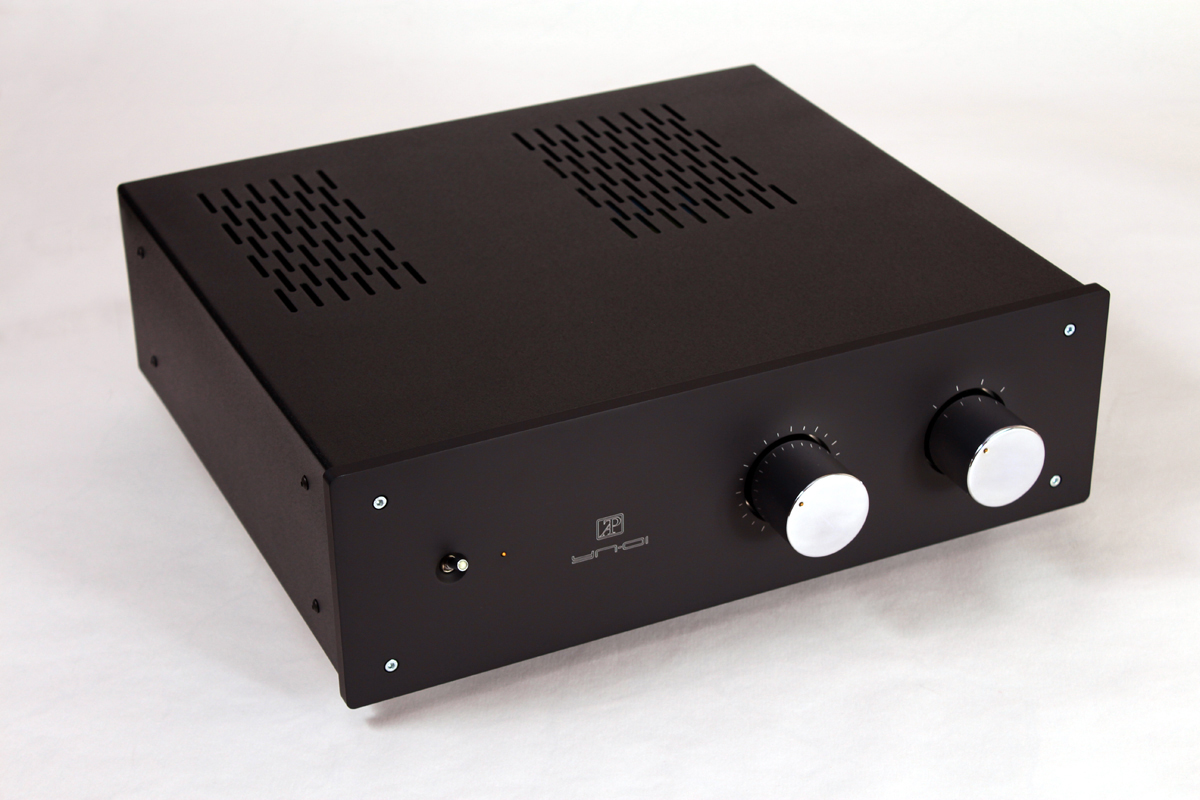

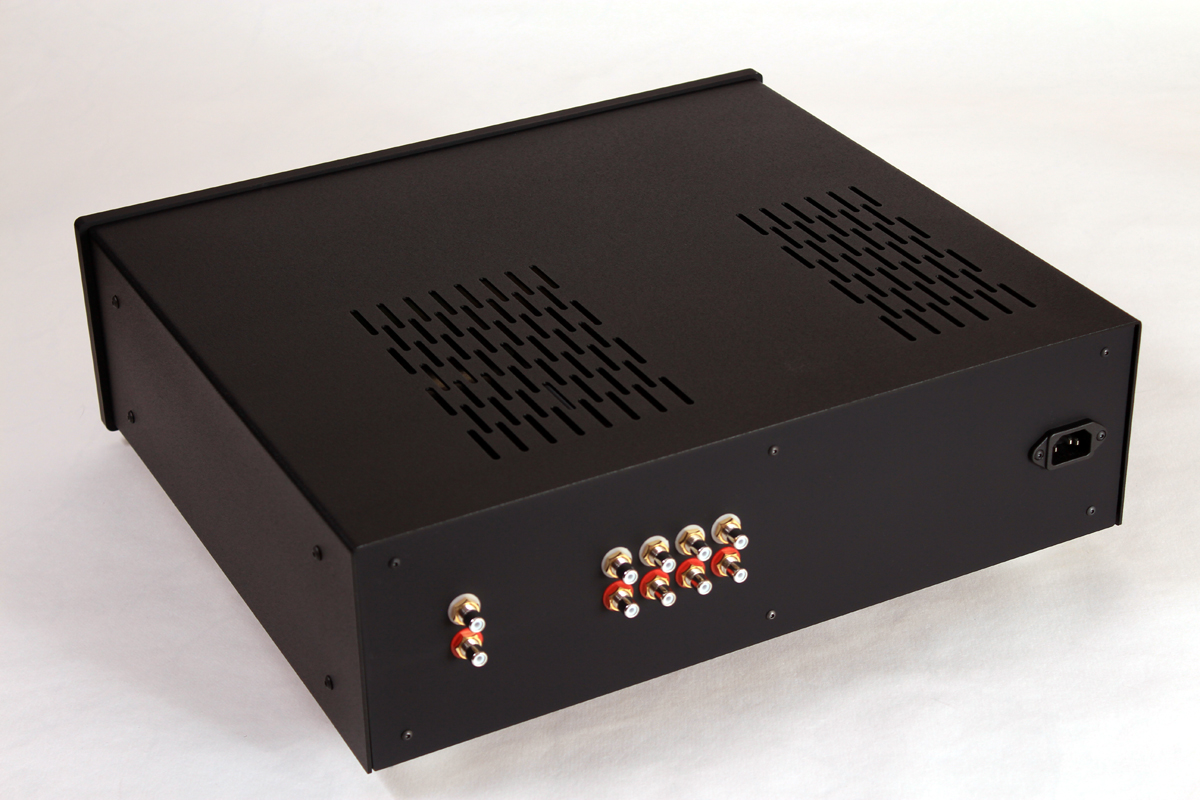

Усилитель УП-01, как, в прочем, и все компоненты, производимые нашей компанией, помещен в корпус, изготовленный из алюминиевого сплава. Это так же не случайное решение, а проверенное опытным путем, дающее всегда, по нашему мнению, положительный результат.

Унифицированный конструктив корпусов для всей линейки продукции, позволяет снизить их себестоимость при производстве, что положительно сказывается на стоимости готового аппарата в целом.

В модели УП-01 реализована задержка подачи сигнала на «выход» на время 90 секунд, что исключает попадание помех в звуковой тракт при прогреве ламп и всевозможных переходных процессах, возникающих в схеме при включении усилителя.

Особенности

Схемотехнически, предварительный усилитель УП-01, представляет собой однокаскадный ламповый усилитель, построенной, по широко известной схеме SRPP (Shunt Regulated Push-Pull) каскада. В качестве усилительного элемента используется октальный двойной триод 6SN7 (аналог 6Н8С, по одной лампе на каждый канал).

Выпрямитель выполнен на кенотроне, причем, конструктивно имеется возможность установки широкого перечня кенотронов, как с прямым, так и с косвенным накалом, на напряжение 5В и 6,3В.

Выход выпрямителя нагружен на П образный CLC фильтр, после которого установлены два стабилизатора напряжения (по одному на каждый канал), так же выполненные на двойных октальных ламповых триодах 6ЕМ7.

Главной особенностью данного предварительного усилителя является отсутствие электролитических конденсаторов в анодном питание ламп и звуковых цепях.

Селектор входов выполнен на высококачественных рeле Fujitsu TAKAMISAWA, а на входе и выходе применены разъемы Cardas серии GRFA DBL PRT.

В предварительном усилителе используются резисторы DALE, PRP, Holco, Takman, Kiwame, потенциометр ALPS, конденсаторы в цепи питания Mundorf, JANTZEN, Obbligato и на выходе MultiCap.

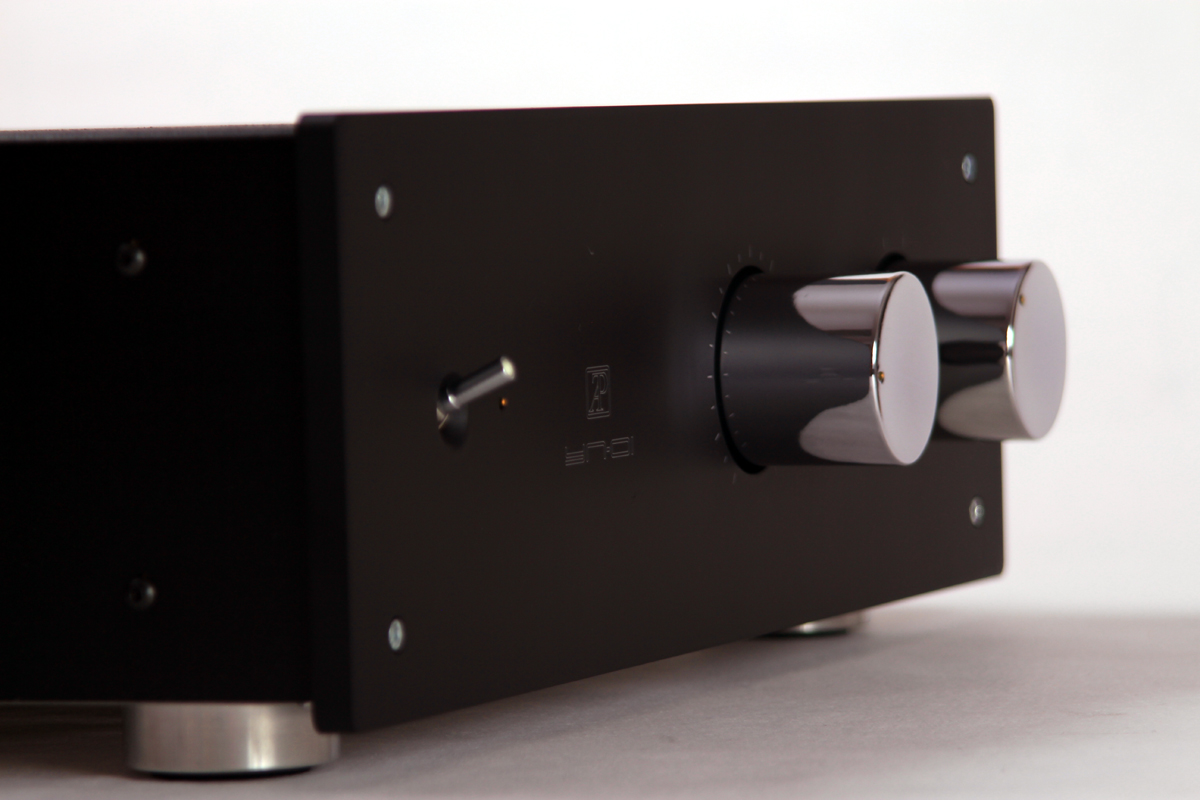

Корпус и ножки предварительного усилителя УП-01 изготовлены из алюминиевого сплава.
